奥沢ダム
北海道小樽市天神～廃止された小樽の水がめ、奥沢ダム
|
|
撮影取材日 ２０１２年５月
北海道小樽市天神から、奥沢ダムです。
奥沢ダムは高さが２８.２メートルで、長さが２３４.５メートルです。
構造はアース式です。
１９１４年に完成した、道内最古の水道専用ダムです。
しかしながら、２０１１年にダム堤体に陥没箇所が見つかったことから、廃止がされたダムです。
写真は奥沢水源池の上を通る、ちょっとした脇道です。
|
|
脇道から小さく見える取水塔です。
|
|

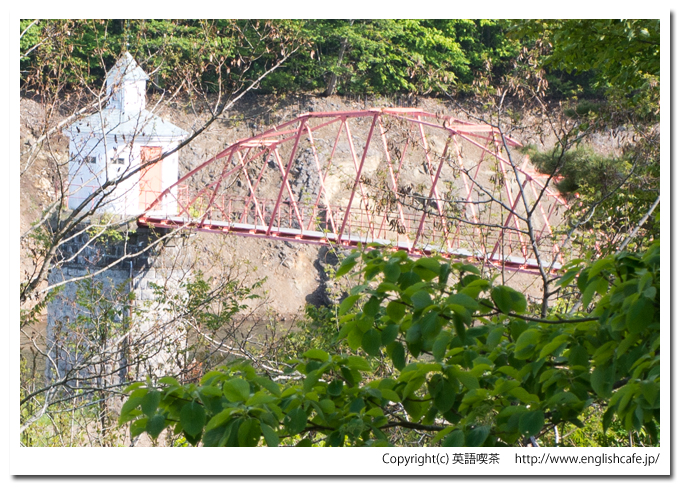

取水塔を少しアップで。
役目を終えた取水塔です。
|
|
奥沢ダムの洪水吐には特徴があります。
それは階段式溢流路になっていることです。
それは「水すだれ」として有名です。
この水は、その水すだれへ流れていきます。
|
|
奥沢ダムの水すだれを、上から見たところです。
|
|
水すだれと、水路が合流しているところです。
右からの水路は、奥沢ダムを削って造られたものです。
|
|
視線を右へ。
ダムを削って、あらたに造られた水路です。
削った部分には青いシートがかけられています。
|
|
奥沢ダムの正面です。
Ｖ字型に削られています。
|
|
廃止のため削られる前は、点線のところにダム堤体が存在していたことになります。
|
|
奥沢ダムで有名は、水すだれです。
１０段の水階段です。
ダムの水を流す洪水吐ですが、水の勢いを抑えるために１０段の階段状に造りました。
|
|
水すだれの上のほうを。
|
|
水のすだれをアップで。
すだれのような縦じまの流れができるのは、縦長の石と短い石が交互に配置されているからです。
|
|
|
